5G智能模组SRM955

5G智能模组SRM955

5G智能模组SRM955

美格智能SRM955系列核心板,基于高通5G SoC QCM6490平台开发。模组采用高通Kryo™ 670 CPU(1* A78 2.7GHz+3*A78 2.4GHz + 4* A55 1.9GHz),6nm FinFET制程,64bit ARM V8 内核。内置 Adreno™ GPU 643,支持OpenGL ES 3.2,Vulkan1.x,支持OpenCL 2.0。模组内置AI处理器Dual HVX和4K HMX,AI算力超过10 Tops。内置 Adreno™ VPU 633,最高支持4K30视频编码或4K60视频解码,支持H.264/H.265。模组搭载Android 13操作系统,内置存储为128GB+8GB,支持5G NR sub-6Ghz,支持DL 4x4 MIMO, UL 2x2 MIMO,支持NSA和SA,集成L1+L5 GPS,集成2x2 MIMO Wi-Fi 6E及BT 5.2功能。


SRM955集成了丰富的功能接口,包含LCM、触摸屏、摄像头、麦克风、扬声器、UART 接口、USB接口、I2C接口、SPI接口,PCIe接口等等;可提供语音、短信、通讯簿,可广泛应用于5G网络下的视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持5G NR sub-6Ghz,DL 4×4 MIMO SA/NSA mode and UL 2×2 MIMO SA mode

● 支持WIFI 6E,2x2 MU MIMO

● AI 算力>10Tops

● 支持双屏异显(FHD+@60fps DSI + 4K@60fps DP)

● 5 路摄像头接口,3 路 Bayer + 2 路 RDI

● 集成 GPS L1+L5 双频定位

● 支持 4K@30fps 录制 or 4K@60fps 播放

● 接口丰富:USB/PCIe/SPI/UART/...

基本属性:
产品型号:

5G智能模组SRM955

封装特性:

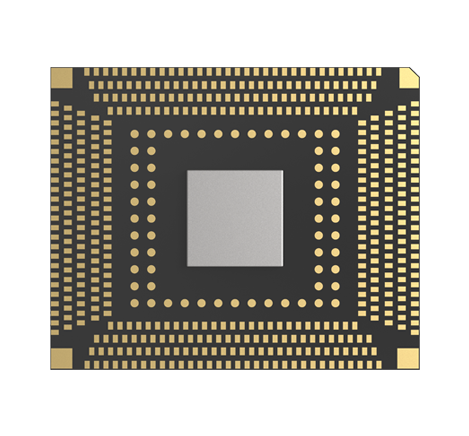

LGA封装

操作系统:Android 13.0
存储:

128GB UFS + 8GB LPDDR5 (默认)

256GB UFS + 12GB LPDDR5 (可选)

温度:-40°C ~ +75°C
工作电压:3.5V~4.35V(典型值:3.8V)
尺寸(mm):

47.0×48.0×3.0mm

重量:

~13.0g

认证:

FCC/CE/IC/RCM/UKCA/PTCRB/GCF(US SKU)

AT&T/*Verizon/*T-Mobile

特性
WLAN:

WIFI 6E (2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

蓝牙:

BT5.2

GNSS:

GPS/GLONASS/BeiDou, L1+L5 GPS

Modem:

• 3GPP Rel.15 5G NR

• sub-6 GHz 5G NR

• Sub-6: 256 QAM for uplink and downlink

• Rel.15 LTE multi-mode modem

支持双卡双待, 支持双屏异显
通过 USB 进行固件更新
通用接口:
PCIe 接口:1(PCIe Gen 3 2-lane)
I2C 接口:10
(U)SIM 接口:2 (1.8V/2.95V)
UART 接口:3(支持硬件流控,最高速率高达 4Mbps)
SD 卡接口:1(支持 SD 3.0, 4-bit SDIO, dual-voltage)
SPI 接口:2
ADC 接口:8
GPIO 接口:19
马达驱动接口: 1
Flashlight 接口: 4
LED 接口: 3
PWRKEY :1.8V,内部上拉
模组内部带PMI
天线接口:主天线*4,GNSS 天线*1,Wi-Fi&BT 天线*2
USB 接口
1 x USB 3.1 Gen1 + 1 x USB 2.0支持USB OTG
音频接口
模拟输出:扬声器、听筒、耳机
模拟输入:3*MICs
数字接口:2 x I2S ports,支持 Audio over USB Type-C
触摸屏接口
I2C接口电容式触摸屏
摄像头接口

• 5 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

• 3 × 14 bit ISP + 2 × lite ISP

• 22 + 22 + 22 MP or 64MP 30fps

显示接口
• FHD+@60fps MIPI-DSI + 4K@60fps Displayport

• One 4-lane DSI, D-PHY 1.2 or C-PHY 1.2

• DisplayPort v1.4 over USB Type-C

多媒体信息
视频编解码
解码: 4K@60fps H.264/H.265/VP9
编码: 4K@30fps H.264/H.265
Concurrency : 1080p60 D +1080p60 E or 4K30 D + 1080p30E
SRM955系列频段信息
SRM955-US(美洲):
5G-NR:
FDD:

n2/n4/n5/n7/n12/n13/n14/n17/n25/n26/n30/n66/n71

TDD:n38/n41/n48/n77/n78
5G 4x4MIMO(DL):
FDD:n2/n7/n25/n66
TDD:n38/n41/n48/n77/n78
5G 2x2MIMO(UL):
TDD:n38/n41/n48/n77/n78
LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B29/B30/B66/B71
LTE-TDD:B38/B41/B42/B43/B46/B48
LTE 4x4 MIMO(DL):
FDD:B2/B4/B7/B25/B66
TDD:B38/B41/B42/B43/B48
WCDMA:B2/B4/B5
CDMA:

B2/B3/B5/B8

SRM955(中东、非洲、欧洲、亚洲):
5G-NR:
FDD:n1/n3/n5/n7/n8/n20/n28
TDD:n38/n40/n41/n77/n78/n79
5G 4x4MIMO(DL):
FDD:n1/n3/n7
TDD:n38/n41/n77/n78/n79
5G 2x2MIMO(UL):
TDD:n41/n77/n78
LTE-FDD:B1/B2/B3/B5/B7/B8/B20/B26/B28
LTE-TDD:B38/39/B40/B41
LTE 4x4 MIMO(DL):
FDD:B1/B3/B7
TDD:B38/B41/B42
WCDMA:B1/B2/B5/B8
CDMA:B2/B3/B5/B8
SNM955(全球)
仅支持 Wi-Fi & BT
备注:* 研发中
